【校招VIP】三次握手四次挥手详解，静态综合实验

转载声明：文章来源：https://blog.csdn.net/Lucky_Lu0/article/details/122451561

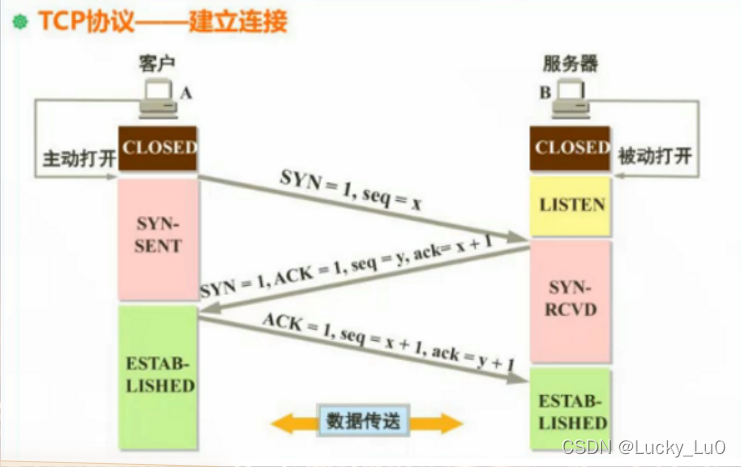

一.三次握手：

1、第一次握手：客户端给服务器发送一个 SYN 报文。

2、第二次握手：服务器收到 SYN 报文之后，会应答一个 SYN+ACK 报文。

3、第三次握手：客户端收到 SYN+ACK 报文之后，会回应一个 ACK 报文。

4、服务器收到 ACK 报文之后，三次握手建立完成。

第一次握手：客户端发送网络包，服务端收到了。这样服务端就能得出结论：客户端的发送能力、服务端的接收能力是正常的。
第二次握手：服务端发包，客户端收到了。这样客户端就能得出结论：服务端的接收、发送能力，客户端的接收、发送能力是正常的。不过此时服务器并不能确认客户端的接收能力是否正常。
第三次握手：客户端发包，服务端收到了。这样服务端就能得出结论：客户端的接收、发送能力正常，服务器自己的发送、接收能力也正常。

因此，需要三次握手才能确认双方的接收与发送能力是否

SYN=1 表示该报文不携带数据，但消耗一个序号 seq=x，seq=x是客户端的初始化序列号，因为tcp是面向字节流的
SYN=1 表示该报文不携带数据，但消耗一个序号 seq=y，seq=y是服务器的初始化序列号，ACK=1是一个确认号
ack=x+1，表示服务器下次接收到的序号希望是x+1。然后服务器进入到SYN-RCVD等待的状态
ACK=1是一个确认号，seq=x+1是上一次服务器回应的序号要求，ack=y+1表示客户下一次接收到的序号希望是y+1

三次握手的作用：

1、确认双方的接受能力、发送能力是否正常。
2、指定自己的初始化序列号，为后面的可靠传送做准备。
3、如果是 https 协议的话，三次握手这个过程，还会进行数字证书的验证以及加密密钥的生成到。

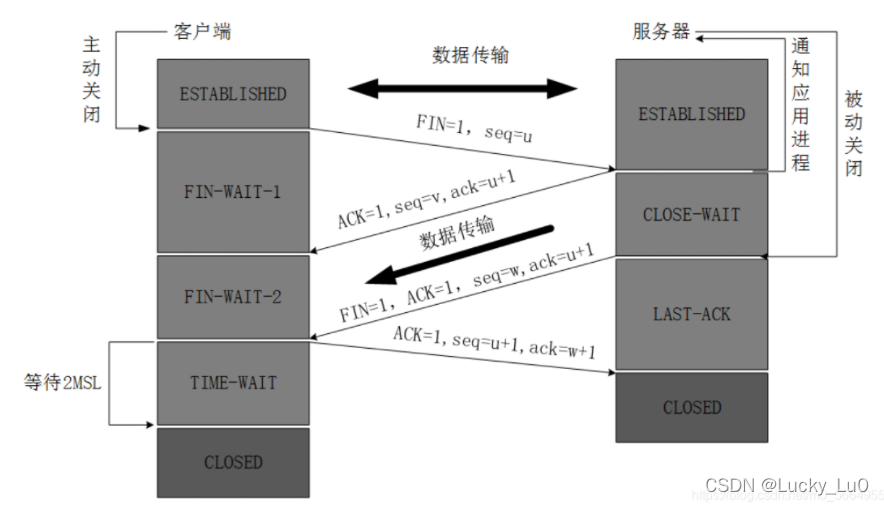

二、四次挥手：



第一次挥手 客户端发出连接释放报文，并且停止发送数据。释放数据报文首部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态

第二次挥手 服务器端接收到连接释放报文后，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务端就进入了CLOSE-WAIT 关闭等待状态

第三次挥手 客户端接收到服务器端的确认请求后，客户端就会进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文，服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。

第四次挥手 客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态，但此时TCP连接还未终止，必须要经过2MSL后（最长报文寿命），当客户端撤销相应的TCB后，客户端才会进入CLOSED关闭状态，服务器端接收到确认报文后，会立即进入CLOSED关闭状态，到这里TCP连接就断开了，四次挥手完成

为什么客户端要等待2MSL？

主要原因是为了保证客户端发送那个的第一个ACK报文能到到服务器，因为这个ACK报文可能丢失，并且2MSL是任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃，这样新的连接中不会出现旧连接的请求报文。

三、静态路由综合实验

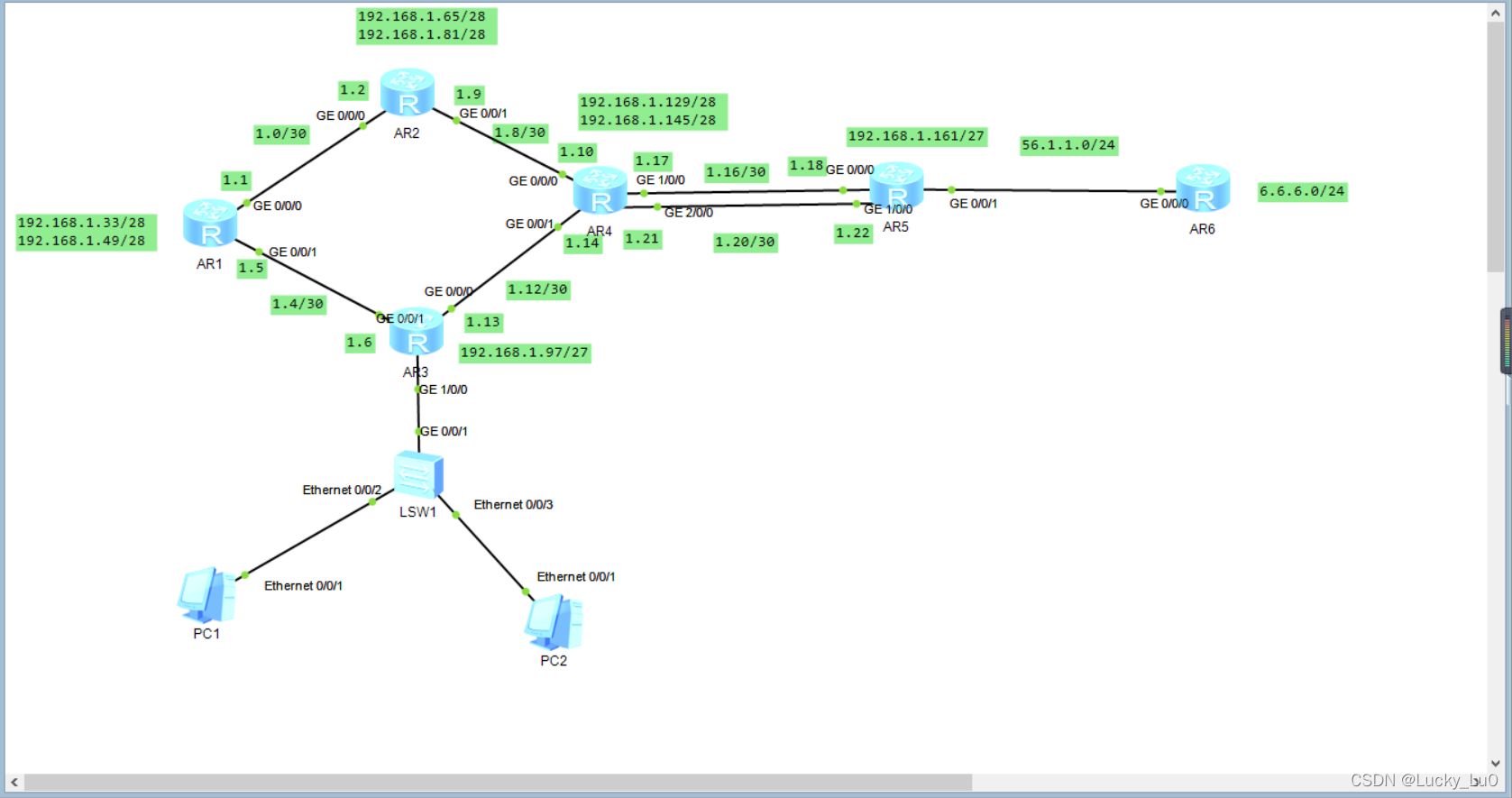

1.拓扑网络



2.配置IP

r1：

loopback0：192.168.1.33/28               loopback1：192.168.1.49/28

g0/0/0 192.168.1.1/30                    g0/0/1 192.168.1.5/30
r2:

loopback0：192.168.1.65/28               loopback1：192.168.1.81/28

g0/0/0 192.168.1.2/30                    g0/0/1 192.168.1.9/30
r3:

g0/0/1 192.168.1.6/30     g0/0/0 192.168.1.13/30      g1/0/0 192.168.1.97/27
r4:

loopback0：192.168.129/28                 loopback1: 192.168.1.145/28

g0/0/0 192.168.1.10/30    g0/0/1 192.168.1.14/30     g1/0/0 192.168.1.17/30

g2/0/0 192.168.1.21/30
r5:

loopback0：192.168.1.161/27

g0/0/0 192.168.1.18/30       g1/0/0 192.168.1.22/30      g0/0/1 56.1.1.1/24
r6:

loopback0：6.6.6.1/24

g 0/0/0 56.1.1.2/24

r6为isp，接口ip均为公有地址，设备只能配置ip，r1-r5为局域网，

配置r1到r5的静态ip实现该局域网全网通信

首先配置r1，r2，r3，r4，r5的默认路由

r1：ip route-static 0.0.0.0 0 192.168.1.2
    ip route-static 0.0.0.0 0 192.168.1.6
r2：
ip route-static 0.0.0.0 0 192.168.1.10
r3：
ip route-static 0.0.0.0 0 192.168.1.14
r4：
ip route-static 0.0.0.0 0 192.168.1.18

r4上的g2/0/0接口为作备份先不配置静态，将此线路down掉

r5：
ip route-static 0.0.0.0 0 56.1.1.2

由于访问r2，r4上的换回接口，会出现负载均衡，会使流量分两路，所以需要手动配置静态，

r1：
ip route-static 192.168.1.64 27 192.168.1.2
ip route-static 192.168.1.96 27 192.168.1.6
ip route-static 192.168.1.12 30 192.168.1.6
ip route-static 192.168.1.8 30 192.168.1.2
r2：
ip route-static 192.168.1.96 27 192.168.1.1
ip route-static 192.168.1.96 27 192.168.1.10
ip route-static 192.168.1.4 30 192.168.1.1
ip route-static 192.168.1.12 30 192.168.1.10
r3：
ip route-static 192.168.1.64 27 192.168.1.5
ip route-static 192.168.1.64 27 192.168.1.14
ip route-static 192.168.1.0 30 192.168.1.5
ip route-static 192.168.1.8 30 192.168.1.1
r4：
ip route-static 192.168.1.32 27 192.168.1.9
ip route-static 192.168.1.32 27 192.168.1.13
ip route-static 192.168.1.0 30 192.168.1.9
ip route-static 192.168.1.4 30 192.168.1.13
ip route-static 192.168.1.96 27 192.168.1.13
r5：
ip route-static 192.168.1.32 27 192.168.1.17
ip route-static 192.168.1.64 27 192.168.1.17
ip route-static 192.168.1.96 27 192.168.1.17
ip route-static 192.168.1.0 30 192.168.1.17
ip route-static 192.168.1.4 30 192.168.1.17
ip route-static 192.168.1.8 30 192.168.1.17
ip route-static 192.168.1.12 30 192.168.1.17

为两台pc自动获取ip

[r3]dhcp enable
[r3]ip pool pc1
[r3-ip-pool-pc1]network 192.168.1.96 mask 27
[r3-ip-pool-pc1]gateway-list 192.168.1.97
[r3-ip-pool-pc1]dns-list 114.114.114.114
[r3]int g 1/0/0
[r3-GigabitEthernet1/0/0]dhcp select global

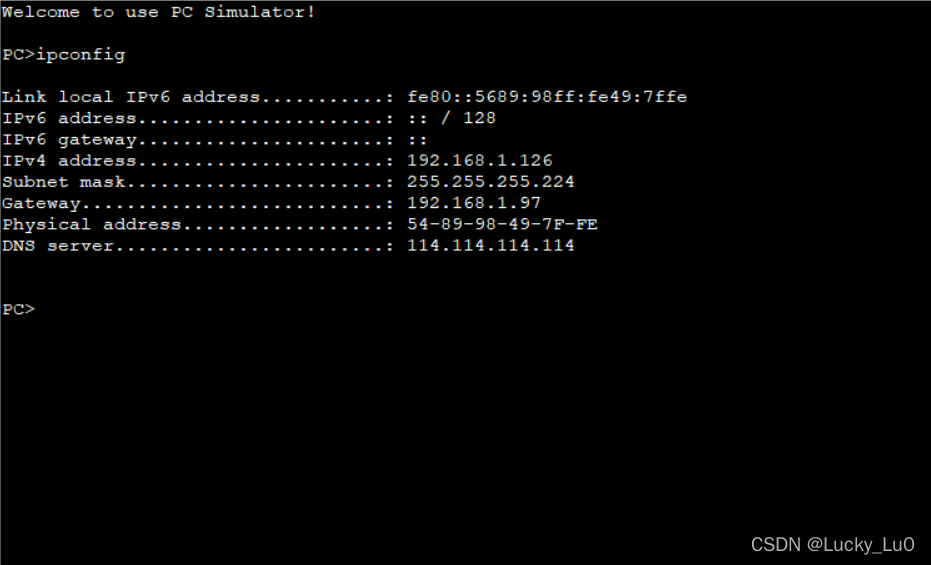

 获取成功

静态创建完成后，使用路由器分别访问其他路由器的环回地址

<r1>ping 192.168.1.18
  PING 192.168.1.18: 56  data bytes, press CTRL_C to break
    Reply from 192.168.1.18: bytes=56 Sequence=1 ttl=253 time=40 ms
    Reply from 192.168.1.18: bytes=56 Sequence=2 ttl=253 time=30 ms
    Reply from 192.168.1.18: bytes=56 Sequence=3 ttl=253 time=40 ms
    Reply from 192.168.1.18: bytes=56 Sequence=4 ttl=253 time=40 ms
    Reply from 192.168.1.18: bytes=56 Sequence=5 ttl=253 time=50 ms

访问成功，此时全网已实现通信

为了使r4上的192.168.1.20/30作备份路由，我们为该网段添加默认路由，并修改优先级

当192.168.1.16/30出现故障时，流量将会走192.168.1.20/30网段

[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

手动配置静态

[r5]ip route-static 192.168.1.96 27 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.32 27 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.64 27 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.0 30 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.4 30 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.8 30 192.168.1.21 preference 61
[r5]ip route-static 192.168.1.12 30 192.168.1.21 preference 61

down掉192.168.1.16/30网段，查看r4，r5路由表

 可以看到192.168.1.20/30网段的静态路由

为了防环，需要在r1，r2 ，r4配置空接口

[r1]ip route-static 192.168.1.32 27 NULL 0
[r2]ip route-static 192.168.1.64 27 NULL 0
[r4]ip route-static 192.168.1.128 27 NULL 0

使用r1和r5访问r6的环回地址

<r1>ping 6.6.6.1
  PING 6.6.6.1: 56  data bytes, press CTRL_C to break
    Reply from 6.6.6.1: bytes=56 Sequence=1 ttl=252 time=30 ms
    Reply from 6.6.6.1: bytes=56 Sequence=2 ttl=252 time=40 ms
    Reply from 6.6.6.1: bytes=56 Sequence=3 ttl=252 time=30 ms
    Reply from 6.6.6.1: bytes=56 Sequence=4 ttl=252 time=50 ms
    Reply from 6.6.6.1: bytes=56 Sequence=5 ttl=252 time=40 ms
<r5>ping 6.6.6.1
  PING 6.6.6.1: 56  data bytes, press CTRL_C to break
    Reply from 6.6.6.1: bytes=56 Sequence=1 ttl=255 time=40 ms
    Reply from 6.6.6.1: bytes=56 Sequence=2 ttl=255 time=10 ms
    Reply from 6.6.6.1: bytes=56 Sequence=3 ttl=255 time=20 ms
    Reply from 6.6.6.1: bytes=56 Sequence=4 ttl=255 time=20 ms
    Reply from 6.6.6.1: bytes=56 Sequence=5 ttl=255 time=20 ms

访问成功

让r6控制r5的公有ip地址时，实际登录到r1上，在r1上aaa认证

[r1]aaa
[r1-aaa]local-user luozhen privilege level 15 password cipher 123456
Info: Add a new user.
[r1-aaa]local-user luozhen service-type telnet
[r1-aaa]q
[r1]user-interface vty 0
[r1-ui-vty0]authentication-mode aaa

在r5上配置访问控制，将192.168.1.0的所有地址在g0/0/1接口转换为公有地址

[r5]acl 2000
[r5-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r5-acl-basic-2000]int g0/0/1
[r5-GigabitEthernet0/0/1]nat outbound 2000

将r5的端口映射到r6上

[r5]int g 0/0/1
[r5-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 23 ins
ide 192.168.1.1 23
Warning:The port 23 is well-known port. If you continue it may cause function fa
ilure.
Are you sure to continue?[Y/N]:y
[r5-GigabitEthernet0/0/1]

  Please check whether system data has been changed, and save data in time

  Configuration console time out, please press any key to log on

使用r6连接r5

<r6>telnet 56.1.1.1
  Press CTRL_] to quit telnet mode
  Trying 56.1.1.1 ...
  Connected to 56.1.1.1 ...

Login authentication


Username:luozhen
Password:
<r1>

成功控制r1
